隔倉板

我們可以為您提供全球各種品牌的隔倉板，也可以根據(jù)您的工況需求設(shè)計(jì)定制生產(chǎn)

將筒體分成兩個(gè)或三個(gè)磨料倉的中間隔板。隔倉板上有小于兩邊磨料腔中鋼球直徑的空洞使物料通過并被進(jìn)一步磨粉。由于長時(shí)間受到兩邊磨料倉中鋼球以及物料的摩擦，隔倉板需要非常耐磨以縮短更換周期。有的球磨機(jī)會(huì)使用雙層隔倉板以更好的區(qū)分兩個(gè)磨料腔，避免串倉，破壞機(jī)體。

雙層隔倉板也是隔倉板的一種，所用材料基本一致。

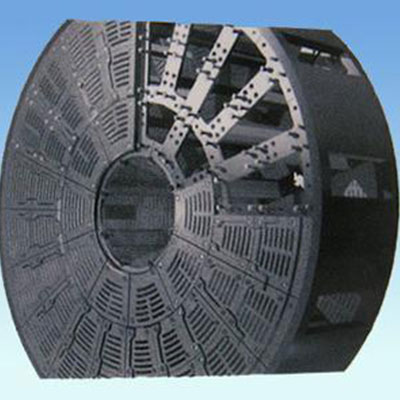

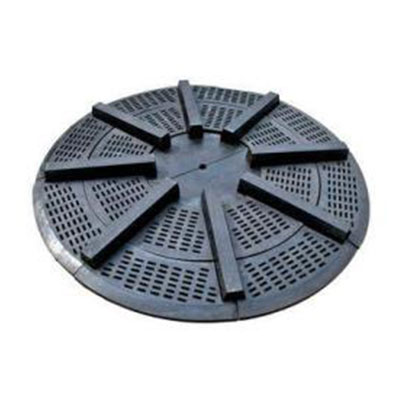

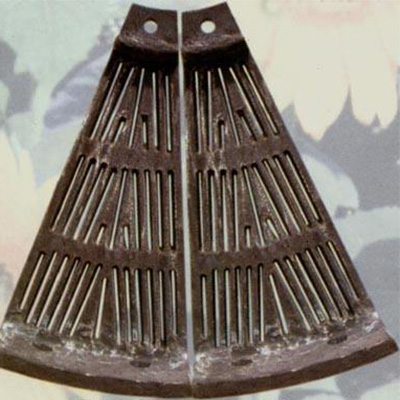

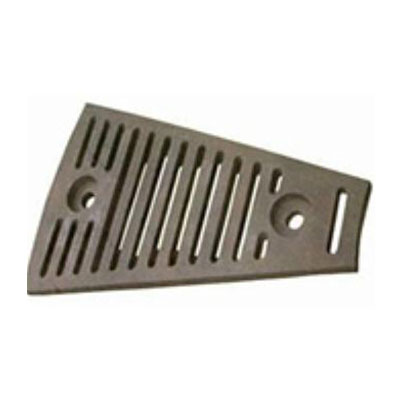

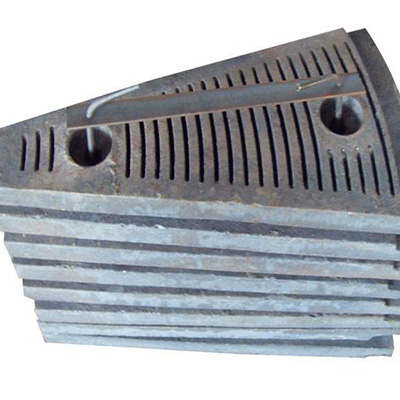

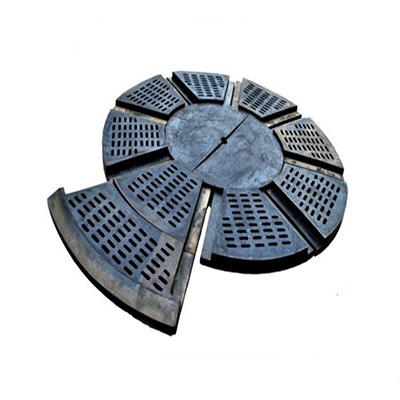

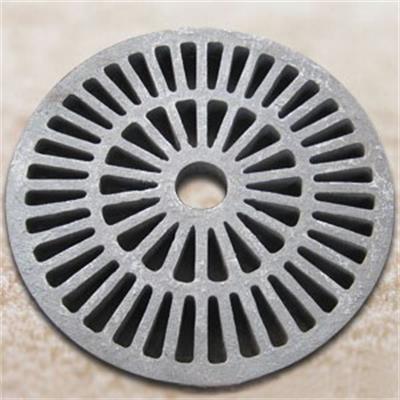

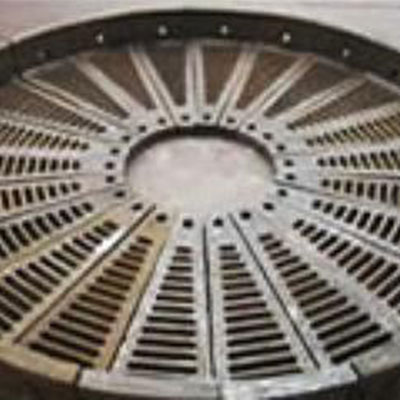

我們已生產(chǎn)過的隔倉板

合金化高錳鋼隔倉板

致力為您提供全面的材質(zhì)選擇

高鉻鑄鐵

材質(zhì)特點(diǎn)

高鉻鑄鐵板錘、錘頭等鑄造備件經(jīng)適當(dāng)?shù)暮辖鸹拖嚓P(guān)工藝措施，可使整個(gè)斷面的硬度達(dá)到58HRC以上，磨損過程中都會(huì)保持高硬度和高的耐磨性能。

工藝技術(shù)

工作面采用定向凝固的工藝手段，使M₇C₃型碳化物垂直分布于工作面，在韌性不降低的情況下，宏觀硬度和碳化物的顯微硬度都得到一定的提高。

適用范圍

適用于制作沖擊載荷較低的、形狀較為簡單的耐磨備件。

化學(xué)成分 Chemical component

牌號 Grade	化學(xué)成分（質(zhì)量分?jǐn)?shù)）% Chemical component
牌號 Grade	C	Si	Mn	Cr	Mo	Ni	Cu	S	P
BTMCr15	2.0~3.3	≤1.2	≤2.0	14~18	≤3.0	≤2.5	≤1.2	≤0.06	≤0.10
BTMCr20	2.0~3.3	≤1.2	≤2.0	18~23	≤3.0	≤2.5	≤1.2	≤0.06	≤0.10
BTMCr26	2.0~3.3	≤1.2	≤2.0	23~30	≤3.0	≤2.5	≤2.0	≤0.06	≤0.10
1：允許加入微量V、TI、Nb、B和RE等元素。 2：可根據(jù)板錘的重量、厚度、規(guī)格，選擇牌號和具體的成分范圍

力學(xué)性能 Mechanical Property

牌號 Grade	表面硬度 Surface Hardness
	鑄態(tài)或鑄態(tài)去應(yīng)力 Casting condition		硬化態(tài)或硬化態(tài)去應(yīng)力處理 Harded condition		軟化退火態(tài) Softening annealing condition
	HRC	HB	HRC	HB	HRC	HB
BTMCr15	≥46	≥450	≥58	≥650	≥41	400
BTMCr20	≥46	≥450	≥58	≥650	≥41	400
BTMCr26	≥46	≥450	≥58	≥650	≥41	400
1：洛氏硬度值（HRC）和布氏硬度值（HB）之間沒有精確到對應(yīng)值，因此，這兩種硬度值應(yīng)獨(dú)立使用。 2：鑄件斷面深度40%處的硬度應(yīng)不低于表面硬度的92%

高錳鋼

材質(zhì)特點(diǎn)

高錳鋼是指含錳量在10%以上的高合金鋼。高錳鋼特點(diǎn)是：

外來壓應(yīng)力或沖擊載荷越大時(shí)，有利于表層形成硬化層，因此鑄件耐磨性越高；

隨著表面硬化層的逐漸磨損，在外來壓應(yīng)力或沖擊載荷的作用下，新的加工硬化層將會(huì)繼續(xù)不斷形成。因此它適宜制做長時(shí)間經(jīng)受高沖擊載荷物料磨損的耐磨備件，廣泛應(yīng)用于冶金、礦山、建材、鐵路、電力、煤炭等破磨設(shè)備。

化學(xué)成分 Chemical component

牌號 Grade	化學(xué)成分（質(zhì)量分?jǐn)?shù)）% Chemical component
牌號 Grade	C	Si	Mn	Cr	S	P
ZG120Mn13	1.05~1.35	0.3~0.9	11~14	-	≤0.06	≤0.04
ZG120Mn13Cr2	1.05~1.35	0.3~0.9	11~14	1.5~2.5	≤0.06	≤0.04
ZG120Mn17Cr2	1.05~1.35	0.3~0.9	16~19	1.5~2.5	≤0.06	≤0.04
1：允許加入微量V、TI、B和RE等元素。 2：可根據(jù)用戶要求生產(chǎn)其它牌號的高錳鋼錘頭。

力學(xué)性能 Mechanical Property

牌號 Grade	拉伸性能Stretch property				硬度 HB
牌號 Grade	屈服強(qiáng)度ReH/Mpa	抗拉強(qiáng)度Rm/Mpa	斷面伸長率%	沖擊吸收能Ku2J	硬度 HB
ZG120Mn13	-	≥685	≥25	≥118	≤300
ZG120Mn13Cr2	≥390	≥735	≥20	-	≤300

中合金鋼

材質(zhì)特點(diǎn)

合金結(jié)構(gòu)鑄鋼，是在普通碳素鋼基礎(chǔ)上添加適量的一種或多種合金元素而構(gòu)成的鐵碳合金。

工藝技術(shù)

根據(jù)添加元素的不同，配以適當(dāng)?shù)囊睙捄蜔崽幚砉に?，使其獲得高強(qiáng)度、高韌性、高耐磨性、耐腐蝕性、耐低溫、耐高溫、無磁性等相關(guān)特殊性能。

適用范圍

適用于制作各種工況需要的具有一定的強(qiáng)度和較好的韌性的綜合機(jī)械性能良好的耐磨備件以及相應(yīng)需要的承載動(dòng)載荷的主鋼結(jié)構(gòu)鑄件。

化學(xué)成分 Chemical component

牌號 Grade	化學(xué)成分（質(zhì)量分?jǐn)?shù)）% Chemical component
牌號 Grade	C	Si	Mn	Cr	Mo	S	P	Ai
ZG42CrMo	0.38-0.43	0.15-0.35	0.75-1.00	0.80-1.10	0.15-0.25	<0.04	<0.035	-
ZG35CrMo	0.32~0.40	0.17~0.37	0.40~0.70	0.80~1.10	0.15~0.25	≤0.035	≤0.035	-
ZG38CrMoAl	0.35~0.42	0.20~0.45	0.30~0.60	1.35~1.65	0.15~0.25	≤0.04	≤0.04	0.7~1.1
ZG40Cr	0.37~0.45	0.17~0.37	0.5~0.8	0.8~1.1	-	-	-	-
ZG30Mn2SiCrMo	0.25~0.35	0.40~0.80	1.20~1.60	1.35~1.65	0.2~0.5	≤0.04	≤0.04	-

力學(xué)性能 Mechanical Property

牌號 Grade	抗拉強(qiáng)度（Mpa）	屈服強(qiáng)度（Mpa）	斷面伸長率（%）	斷面收縮率（%）	沖擊吸收能量（KV₂/J）
ZG42CrMo	≥1080	≥930	≥12	≥20	≥24
ZG35CrMo	≥985	≥835	≥12	≥20	≥24
ZG38CrMoAl	≥980	≥835	≥14	≥20	≥24
ZG40Cr	≥980	≥785	≥9	≥20	≥24
ZG30Mn2SiCrMo	≥1500	≥1300	≥3	-	≥24
