板錘是反擊式破碎機的主要工作備件。板錘的大小型號眾多,一般采用高鉻合金材質;而大型和超大型板錘可采用錳系材料制作,本公司尤其對于大型板錘具有獨特的工藝設計和先進的生產技術,上世紀末即為品牌廠家配套生產了大型和超大型板錘,并得到了用戶的好評。
我們支持來圖定制,如果您沒有圖紙,我們也提供上門測繪服務。網站只展示了部分產品,如果沒有找到 您需要的產品,您有任何問題都可以直接聯系我公司進行咨詢。微信溝通請掃描二維碼:

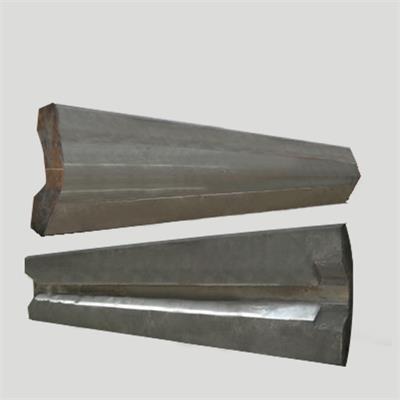

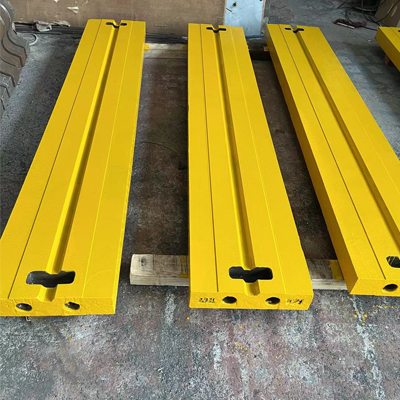

高錳鋼鑲嵌合金棒板錘

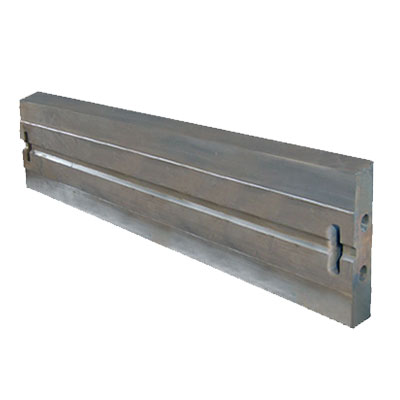

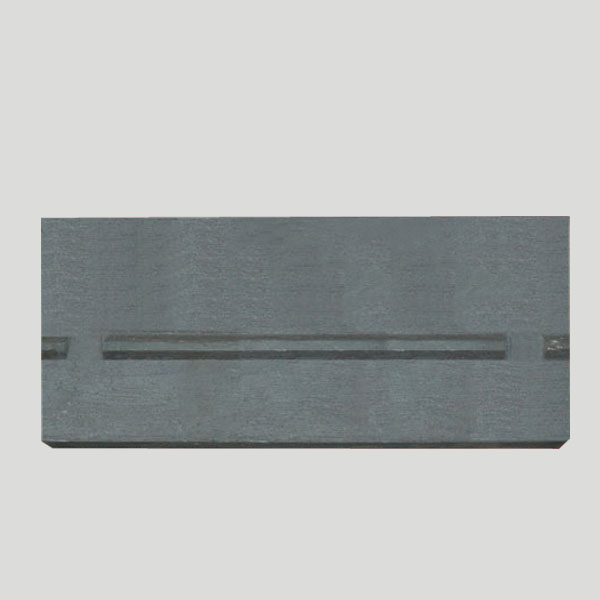

反擊破板錘

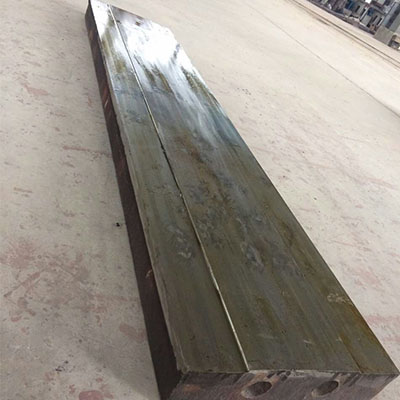

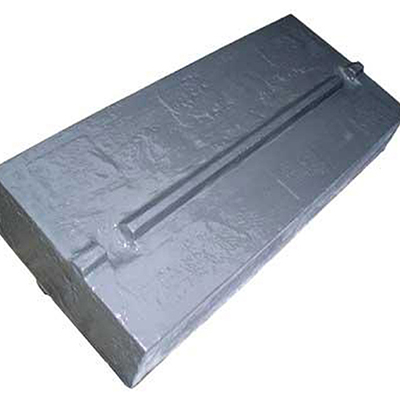

單重841公斤大板錘

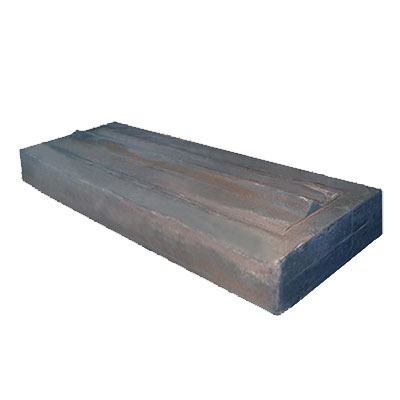

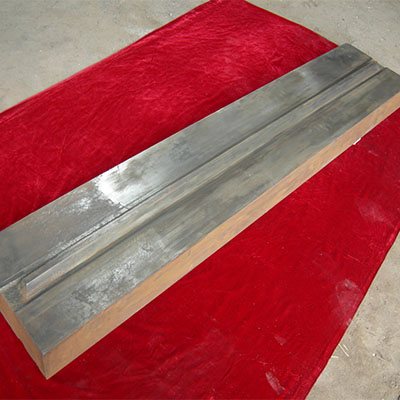

反擊破板錘

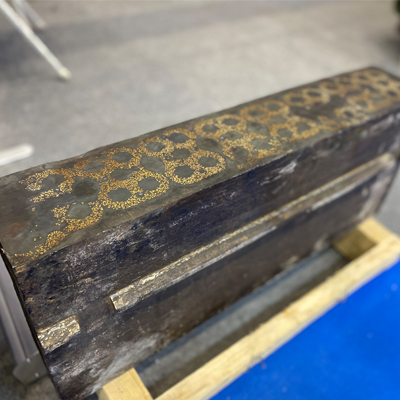

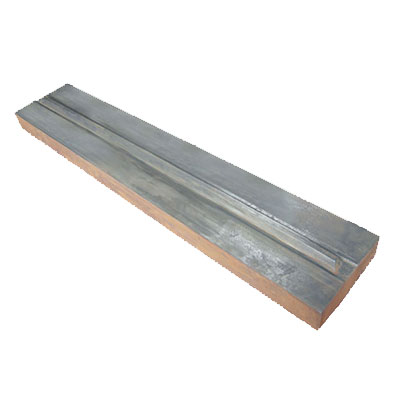

陶瓷復合板錘
1315反擊式破碎機板錘-高鉻
1214反擊式破碎機板錘-高鉻

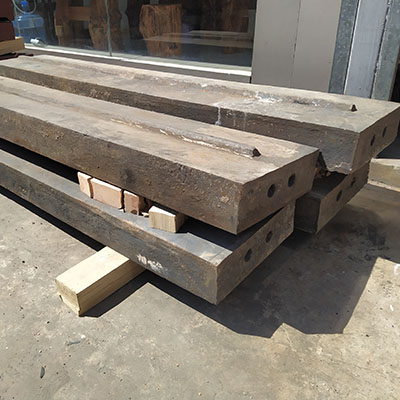

反擊破大板錘
材質特點
高鉻鑄鐵板錘、錘頭等鑄造備件經適當?shù)暮辖鸹拖嚓P(guān)工藝措施,可使整個斷面的硬度達到58HRC以上,磨損過程中都會保持高硬度和高的耐磨性能。
工藝技術
工作面采用定向凝固的工藝手段,使M7C3型碳化物垂直分布于工作面,在韌性不降低的情況下,宏觀硬度和碳化物的顯微硬度都得到一定的提高。
適用范圍
適用于制作沖擊載荷較低的、形狀較為簡單的耐磨備件。
化學成分 Chemical component
牌號 Grade | 化學成分(質量分?jǐn)?shù))% Chemical component | ||||||||
---|---|---|---|---|---|---|---|---|---|
C | Si | Mn | Cr | Mo | Ni | Cu | S | P | |
BTMCr15 | 2.0~3.3 | ≤1.2 | ≤2.0 | 14~18 | ≤3.0 | ≤2.5 | ≤1.2 | ≤0.06 | ≤0.10 |
BTMCr20 | 2.0~3.3 | ≤1.2 | ≤2.0 | 18~23 | ≤3.0 | ≤2.5 | ≤1.2 | ≤0.06 | ≤0.10 |
BTMCr26 | 2.0~3.3 | ≤1.2 | ≤2.0 | 23~30 | ≤3.0 | ≤2.5 | ≤2.0 | ≤0.06 | ≤0.10 |
1:允許加入微量V、TI、Nb、B和RE等元素。 2:可根據板錘的重量、厚度、規格,選擇牌號和具體的成分范圍 |
力學性能 Mechanical Property
牌號 Grade | 表面硬度 Surface Hardness | |||||
---|---|---|---|---|---|---|
鑄態或鑄態去應力 Casting condition | 硬化態或硬化態去應力處理 Harded condition | 軟化退火態 Softening annealing condition | ||||
HRC | HB | HRC | HB | HRC | HB | |
BTMCr15 | ≥46 | ≥450 | ≥58 | ≥650 | ≥41 | 400 |
BTMCr20 | ≥46 | ≥450 | ≥58 | ≥650 | ≥41 | 400 |
BTMCr26 | ≥46 | ≥450 | ≥58 | ≥650 | ≥41 | 400 |
1:洛氏硬度值(HRC)和布氏硬度值(HB)之間沒有精確到對應值,因此,這兩種硬度值應獨立使用。 2:鑄件斷面深度40%處的硬度應不低于表面硬度的92% |
材質特點
本產品采用特殊的工藝手段,將兩種不同性能的材料同時在液體狀態下使其熔融為一體,結合面積可達100%,結合處沖擊韌性可達14J/cm2以上。工作部位使用高鉻鑄鐵材料,采用定向凝固,使高鉻鑄鐵中的Cr7C3型碳化物垂直分布于工作面,硬度可達HRC62-65,沖擊韌性在(AK)30J/cm2以上,完全可以抵制Al2O3、SiO2等硬質項對其的切削,表現出高的抗磨性能;柄部具有高的強韌性和優良的綜合機械性能。既有很高的抗磨功效,又有可靠的安全性能。有效地解決了硬度和韌性之間的矛盾,使之能夠適應各種復雜而又惡劣的工況條件。
應雙金屬熱復合材料生產的錘頭是高錳系列材料使用功效的2-3倍。尤其適用于大型破碎機錘頭、板錘以及大型球磨機襯板,特別在工礦條件較為惡劣的環境中工作效果十分顯著。用于石灰石、水泥熟料、鐵礦石、砂巖、煤矸石、玄武巖……等諸多硬質食療破碎領域。
化學成分 Chemical component
牌號 Grade | 化學成分(質量分?jǐn)?shù))% Chemical component | ||||||||
---|---|---|---|---|---|---|---|---|---|
C | Si | Mn | Cr | Mo | Ni | Cu | S | P | |
ZG270-500 | ≤0.4 | ≤0.6 | ≤0.9 | ≤0.40 | ≤0.20 | ≤0.40 | ≤0.40 | ≤0.035 | ≤0.035 |
ZG38CrMnSiMoNiRe | 0.34~0.40 | 0.8~1.2 | 0.9~1.2 | 0.9~1.1 | 0.20~0.30 | 0.9~1.1 | - | ≤0.035 | ≤0.035 |
BTMCr20 | 2.4~3.3 | ≤0.8 | ≤1.0 | 18~23 | ≤3.0 | ≤2.2 | ≤1.2 | ≤0.06 | ≤0.06 |
力學性能 Mechanical Property
牌號 Grade | 屈服強度 ReH/MPa | 抗拉強度 Rm/MPa | 伸長率 A5% | 根據合同選擇 According to the contract | 表面硬度HRC Surface Hardness HRC | ||||
---|---|---|---|---|---|---|---|---|---|
斷面收縮率Z% | 沖擊吸收功AKV/J | 沖擊吸收功AKU/J | 鑄態Casting condition | 淬火+回火Quenching+Tempering | 退火Annealing | ||||
ZG270-500 | ≥270 | ≥500 | ≥18 | 25 | 22 | 27 | - | - | - |
ZG38CrMnSiMoNiRe | - | - | - | - | - | - | - | - | - |
BTMCr20 | - | - | - | - | - | - | ≥46 | ≥58 | ≥41 |
材質特點
高錳鋼是指含錳量在10%以上的高合金鋼。高錳鋼的特點是:
外來壓應力或沖擊載荷越大時,有利于表層形成硬化層,因此鑄件耐磨性越高;
隨著表面硬化層的逐漸磨損,在外來壓應力或沖擊載荷的作用下,新的加工硬化層將會繼續不斷形成。因此它適宜制做長時間經受高沖擊載荷物料磨損的耐磨備件,廣泛應用于冶金、礦山、建材、鐵路、電力、煤炭等破磨設備。
化學成分 Chemical component
牌號 Grade | 化學成分(質量分?jǐn)?shù))% Chemical component | |||||
---|---|---|---|---|---|---|
C | Si | Mn | Cr | S | P | |
ZG120Mn13 | 1.05~1.35 | 0.3~0.9 | 11~14 | - | ≤0.06 | ≤0.04 |
ZG120Mn13Cr2 | 1.05~1.35 | 0.3~0.9 | 11~14 | 1.5~2.5 | ≤0.06 | ≤0.04 |
ZG120Mn17Cr2 | 1.05~1.35 | 0.3~0.9 | 16~19 | 1.5~2.5 | ≤0.06 | ≤0.04 |
1:允許加入微量V、TI、B和RE等元素。 2:可根據用戶要求生產其它牌號的高錳鋼錘頭。 |
力學性能 Mechanical Property
牌號 Grade | 拉伸性能Stretch property | 硬度 HB | |||
---|---|---|---|---|---|
屈服強度ReH/Mpa | 抗拉強度Rm/Mpa | 斷面伸長率% | 沖擊吸收能Ku2J | ||
ZG120Mn13 | - | ≥685 | ≥25 | ≥118 | ≤300 |
ZG120Mn13Cr2 | ≥390 | ≥735 | ≥20 | - | ≤300 |
材質特點
陶瓷金屬復合耐磨材料,是采用鑄滲工藝將金屬陶瓷顆粒均勻地分布在耐磨備件的工作面。通過優化高鉻耐磨材料的化學成分,在易磨損部位嵌入金屬陶瓷,使其具有耐磨,耐高溫的優良
工藝技術
在高鉻鑄鐵的蜂巢狀結構中,由于陶瓷(顆粒)的硬度 Hv2100,高鉻鑄鐵 Hv<900,因此陶瓷金屬復合材料廣泛應用于各種磨破領域,其使用壽命比單一的高鉻鑄鐵材料可提高2~4倍。從而延長了耐磨備件的運行時間,減少了檢修次數和時間,提高了生產效率。
適用范圍
主要應用產品:磨輥、磨盤、板錘、錘塊、錘頭以及圓錐破的軋臼壁等。
